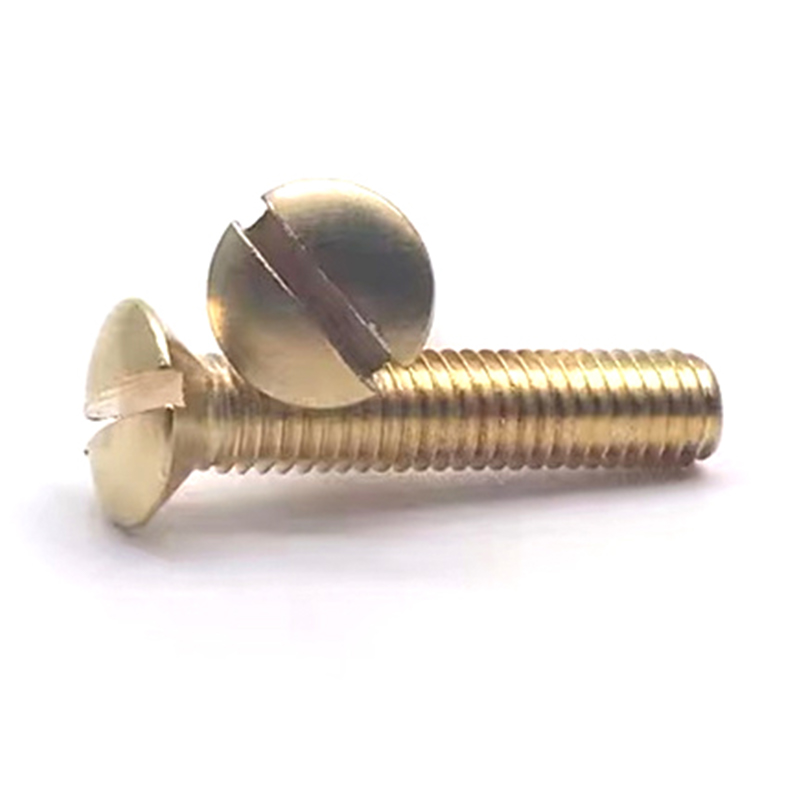

Геометрия винта с овальной головкой: радиус перехода, предотвращающий концентрацию напряжений

Определяющая характеристика винт с овальной головкой заключается не только в куполообразной эстетике, но и в точно рассчитанном радиусе перехода между головкой и хвостовиком. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. производит винты с крестообразной резьбой и овальной головкой, переходные радиусы которых обычно составляют от 0,15 до 0,3 номинального диаметра резьбы, в зависимости от конкретного применяемого стандарта. Это филе распределяет напряжения изгиба, которые в противном случае концентрировались бы на остром заплечике под углом 90 градусов, который имеется в вариантах с сковородой или сырной головкой. В приложениях с циклическими нагрузками, таких как шарнирные узлы промышленных корпусов или точки поворота сельскохозяйственного оборудования, такое распределение напряжений может продлить усталостный срок службы на 40–60 процентов по сравнению с эквивалентными крепежными деталями с цилиндрической головкой.

Оборудование для холодной высадки Anzhikou Hardware, импортированное из Тайваня и Японии, формирует этот переход за один ход, а не посредством вторичной обработки. Более 200 прецизионных станков на территории компании площадью 2000 квадратных метров поддерживают концентричность головки к хвостовику в пределах общего показания индикатора 0,05 мм, гарантируя, что овальный профиль остается симметричным. Асимметрия овальной головки создает неравномерность зажимных усилий; при затягивании верхняя сторона оказывает непропорциональное давление на потайное седло, что приводит к преждевременному ослаблению или локальному разрушению сопрягаемого материала. Для применений, где головка винта остается открытой и выполняет эстетическую функцию — например, на полированных алюминиевых рамах или фурнитуре витрин — этот контроль симметрии одинаково важен для визуальной согласованности.

Совместимость углов зенковки для посадочных мест с овальной головкой

Для винтов с овальной головкой необходимо подготовить ответные отверстия с зенковкой под углом 82 градуса для дюймовых размеров или зенковкой под углом 90 градусов для метрических эквивалентов. Нижняя сторона головки образует коническую поверхность, которая должна плотно прилегать к этому подготовленному углу. Оборудование Anzhikou Hardware для накатки резьбы производит винты с углом нижней части головки, удерживаемым до ±1 градуса, что предотвращает частичную посадку, которая оставляет видимый зазор или создает плечо рычага под боковой нагрузкой. При частичной посадке головка винта действует как клин; вибрация или термоциклирование постепенно вытягивают крепеж наружу, уменьшая усилие зажима на 15–25 процентов в течение первой тысячи циклов.

Для мягких материалов, таких как АБС-пластик или древесно-композитные материалы, глубину зенковки следует увеличить на 0,2 мм, чтобы компенсировать сжатие материала под опорной поверхностью овальной головки. Команда инженеров Anzhikou Hardware, состоящая из 10 технических специалистов с 20-летним опытом работы в отрасли, регулярно консультирует клиентов по корректировкам с учетом особенностей материала в процессе нестандартной настройки винтов.

Оптимизация крестового привода Phillips для винтов с овальной головкой и механической резьбой

Крестообразная выемка Phillips на винте с машинной резьбой с овальной головкой работает по принципу эксцентрика, специально разработанному для предотвращения чрезмерного затягивания. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. формирует эти выемки с помощью прецизионных штамповочных инструментов, которые поддерживают геометрию четырех крыльев в пределах ±0,03 мм во всех производственных партиях. Крутящий момент эксцентрика — точка, в которой кончик привода выходит из выемки — напрямую коррелирует с глубиной выемки и углом крыла. Для винтов с овальной головкой M3 типичный момент затяжки составляет от 1,8 до 2,2 Н·м; для размеров М5 оно увеличивается до 5,5–6,5 Н·м. Эти значения близко соответствуют рекомендуемым моментам затяжки для сталей классов 4.8 и 8.8, обеспечивая внутреннюю защиту от снятия резьбы при ручной сборке.

Выбор отверток и характер износа

• Биты Phillips №1 предназначены для винтов с овальной головкой от M2 до M3. Изношенные насадки имеют закругленные кончики крыльев, которые больше не полностью входят в выемку, что уменьшает площадь контакта до 40 процентов и неравномерно передает крутящий момент на четыре крыла. Anzhikou Hardware рекомендует замену бит после 5000 циклов езды в производственных средах.
• Биты Phillips №2 подходят для размеров от M3,5 до M5. При таких больших размерах глубина поперечной выемки становится критической; Углубления менее 1,8 мм на винте M4 приводят к тому, что отвертка опускается до упора винта, в результате чего узел недотягивается в среднем на 30 процентов.
• Для автоматизированных сборочных линий компания Anzhikou Hardware предлагает альтернативные варианты Pozidriv с крестообразным шлицем на нестандартных винтах с овальной головкой. Конструкция Pozidriv включает восемь дополнительных контактных поверхностей, которые противостоят смещению, что позволяет применять крутящий момент до 1,5 раз выше, чем у стандартного Phillips, без отключения привода.

Система качества компании ISO9001:2015 включает 100-процентный визуальный контроль геометрии поперечных пазов под увеличением, отбраковку винтов с заусенцами или заусенцами, которые могут препятствовать зацеплению отвертки. Этот уровень контроля поддерживает экспортный бизнес компании в 40 странах и регионах, где ожидания надежности сборки значительно различаются между европейскими поставщиками автомобилей и североамериканскими производителями бытовой электроники.

Выбор шага резьбы для винтов с овальной головкой при работе с тонкими стенками

Винт с крестообразной резьбой и овальной головкой Они часто используются в корпусах из листового металла и тонкостенного пластика, где длина зацепления резьбы по своей природе ограничена. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. устраняет это ограничение за счет оптимизации шага винта, а не простого увеличения длины винта. Для материалов толщиной менее 1,5 мм резьба с мелким шагом (например, М3×0,35 вместо стандартного М3×0,5) увеличивает количество витков резьбы с трех до четырех при той же толщине материала. Каждая дополнительная резьба распределяет зажимную нагрузку по большей площади поверхности, снижая напряжение на боковую поверхность резьбы примерно на 25 процентов.

Рекомендации по зацеплению резьбы в зависимости от толщины материала

Проволочное оборудование Anzhikou Hardware, входящее в более чем 200 комплектов прецизионного оборудования на предприятии, может создавать профили как со стандартным, так и с мелким шагом на винтах с овальной головкой с внешним диаметром всего 0,6 мм. Для очень тонких материалов толщиной менее 0,8 мм компания рекомендует перейти на самонарезающую резьбу, а не на машинную резьбу, поскольку даже машинная резьба с мелким шагом рискует потерять ограниченную длину зацепления.

Выбор отделки поверхности для винтов с овальной головкой в видимой сборке

Поскольку овальный профиль головки остается частично открытым после установки, качество отделки поверхности напрямую влияет как на устойчивость к коррозии, так и на эстетичный внешний вид. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. предлагает несколько вариантов отделки на своих комплексных производственных линиях, каждый из которых соответствует конкретным экологическим и визуальным требованиям. Куполообразная верхняя поверхность винта с овальной головкой действует как линза для отражения света; царапины или текстура апельсиновой корки из-за неправильного покрытия становятся сразу заметными под прямым освещением.

Характеристики отделки и картографирование применения

• Цинкование с синей пассивацией обеспечивает устойчивость к солевому туману от 48 до 72 часов согласно ASTM B117 и обеспечивает яркую, слегка голубоватую отражающую поверхность. Эта отделка является стандартной для внутреннего оборудования и электрических шкафов. Anzhikou Hardware применяет эту отделку посредством покрытия стойки, чтобы предотвратить контакт деталей, который может привести к образованию следов без покрытия на овальной головке головки.
• Никелирование обеспечивает устойчивость к солевому туману от 96 до 120 часов и создает более теплую желто-белую отражающую поверхность, предпочтительную для сборок с анодированием цвета латуни или золота. Толщина слоя никеля от 8 до 12 микрон также обеспечивает умеренную стойкость к истиранию при ввинчивании в гайки из нержавеющей стали или никелированные гайки.
• Обработка черным оксидом обеспечивает минимальную защиту от коррозии (от 12 до 24 часов солевого тумана), но полностью устраняет отражательную способность, что делает его идеальным для корпусов оптического оборудования и военной техники, где требуется легкая дисциплина. Обработка проникает в стальную поверхность на глубину от 0,5 до 1,0 микрон без изменения размеров, сохраняя точную овальную геометрию головки, необходимую для посадки заподлицо.
• Для наружного архитектурного применения Anzhikou Hardware рекомендует винты с овальной головкой из нержавеющей стали 316 с электрополировкой. Электрополировка удаляет от 5 до 10 микрон поверхностного материала, устраняя следы холодной обработки в процессе высадки и повышая соотношение хрома и железа на поверхности, что увеличивает стойкость к солевому туману за пределы 1000 часов в прибрежных условиях.

Оборудование компании для проверки качества включает в себя блескомеры и профилометры шероховатости поверхности, которые проверяют однородность отделки производственных партий. Имея годовую производственную мощность, достигающую 2000 квадратных метров стандартных и нестандартных винтов, компания Anzhikou Hardware поддерживает изменение цвета от партии к партии в пределах ΔE 1,5 для покрытий с покрытием — допуск достаточно жесткий, чтобы замененные винты, установленные спустя годы после первоначальной сборки, оставались визуально неотличимыми от оригиналов.

Модификации, предотвращающие ослабление винтов с крестообразной резьбой и овальной головкой

Стандартные винты с машинной резьбой с овальной головкой полностью полагаются на трение резьбы и зажимную нагрузку, чтобы противостоять ослаблению. В приложениях, подверженных вибрации, таких как воздуховоды HVAC, конвейерные системы или панели обшивки автомобиля, одного этого трения оказывается недостаточно. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. интегрирует функции защиты от ослабления непосредственно в конструкцию винта с помощью специального производственного оборудования, предотвращающего ослабление, что позволяет избежать необходимости во вторичных фиксирующих компонентах, таких как шайбы или клей, наносимых во время сборки.

Преобладающие характеристики крутящего момента для винтов с овальной головкой

Наиболее эффективным способом предотвращения ослабления винтов с овальной головкой машинной резьбы является нанесение нейлоновой заплаты или шарика на гребень резьбы. Anzhikou Hardware наносит накладки из нейлона 11 или нейлона 12 по дуге в 120 градусов на верхнюю резьбу винта. При ввинчивании в сопрягаемый компонент нейлон слегка смещается, создавая посадку с натягом, создающую преобладающий крутящий момент — обычно от 15 до 25 процентов от окончательного крутящего момента посадки. Этот преобладающий крутящий момент сохраняется в температурных циклах от -40°C до 120°C и позволяет снимать и переустанавливать винт три-пять раз, прежде чем нейлоновая заплата испортится.

Для более высоких температур до 200°C компания предлагает винты с овальной головкой и деформированными участками резьбы, образующимися в процессе накатки резьбы. Локальное увеличение делительного диаметра на 0,03–0,05 мм вдоль одного или двух витков резьбы создает механическое воздействие без посторонних материалов. Поскольку эта деформация происходит на винте, а не на гайке, она допускает неограниченное повторное использование сопрягаемого компонента — важный фактор для дорогостоящих отливок или корпусов, отлитых под давлением. 20-летний опыт Anzhikou Hardware в нестандартной настройке винтов позволяет точно настроить величину деформации на основе заданного заказчиком диапазона крутящего момента и твердости сопрягаемого материала.

В приложениях, требующих как виброустойчивости, так и частой разборки, например, в панелях доступа на промышленных шкафах управления, компания Anzhikou Hardware рекомендует использовать винты с овальной головкой и зубчатой ​​опорной поверхностью под головкой. Эти зубцы, образующиеся при холодной высадке, врезаются в сопрягаемую поверхность при приложении крутящего момента, создавая механический замок, который сопротивляется вращению, но при этом позволяет легко снять его с помощью стандартных инструментов. Глубина зубцов от 0,1 до 0,15 мм достаточно мала, чтобы избежать повреждения окрашенных или анодированных поверхностей, но при этом достаточна для увеличения сопротивления ослаблению на 60 процентов по сравнению с гладкими поверхностями подшипника при испытании на поперечную вибрацию в соответствии с DIN 65151.
