Винты с полукруглой головкой и шестигранной головкой: логика проектирования и управление крутящим моментом

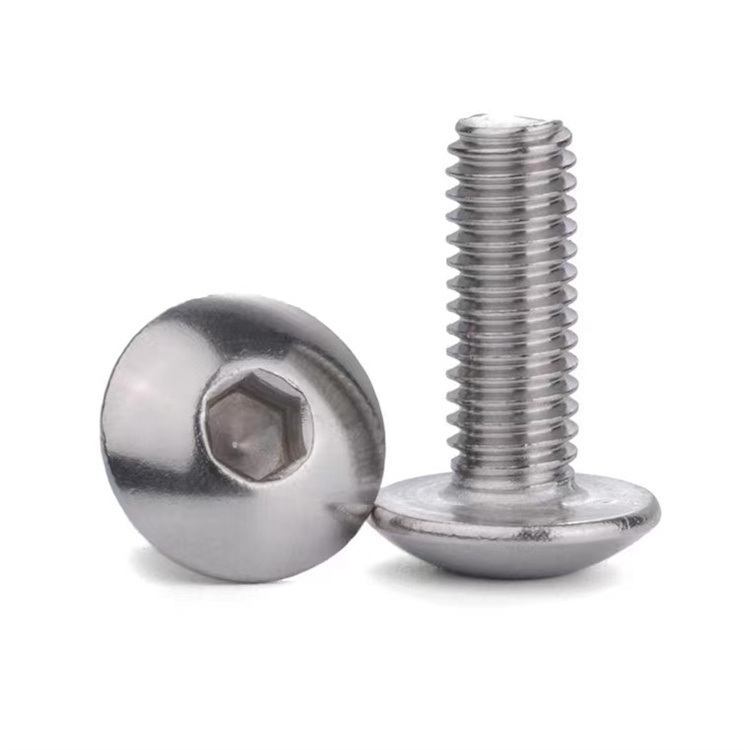

Винты с шестигранной головкой и полукруглой головкой, Крепежи, часто называемые стандартами ISO 7380 или DIN 9427, имеют низкопрофильную куполообразную головку с внутренним шестигранным приводом. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. производит эти компоненты с головками диаметром от M1,6 до M12, используя оборудование для холодной высадки, импортированное из Тайваня и Японии, для поддержания постоянной круглости головок в пределах ±0,05 мм. Конструкция полукруглой головки распределяет зажимную нагрузку по более широкой площади поверхности по сравнению с альтернативами с плоской потайной головкой, что делает их особенно подходящими для сборок листового металла, где деформацию поверхности необходимо свести к минимуму.

Характеристики крутящего момента для стандартных размеров

Превышение этих значений крутящего момента может привести к срыву шестигранной головки или разрушению хвостовика винта. На предприятии Anzhikou Hardware площадью 2000 квадратных метров имеется оборудование для накатки резьбы, которое обеспечивает шероховатость поверхности резьбы Ra 0,8 мкм, уменьшая отклонение трения при приложении крутящего момента. Для применений, требующих повторной сборки, рассмотрите возможность использования заплаты для фиксации резьбы или нейлоновых шариков — услуги, доступные на производственной линии компании, предотвращающей расшатывание.

Выбор материала: когда выбирать нержавеющую сталь, а не легированную сталь

Сучжоу Anzhikou Hardware Technology Co., Ltd. производит винты с шестигранной головкой из А2-70 (нержавеющая сталь 304), А4-80 (нержавеющая сталь 316) и легированных сталей марок от 8,8 до 12,9. Выбор между нержавеющей и легированной сталью выходит за рамки устойчивости к коррозии. Винты с полукруглой головкой из нержавеющей стали A2-70 обеспечивают прочность на растяжение около 700 МПа, но проявляют тенденцию к истиранию при соединении с гайками из нержавеющей стали в сухих условиях. Это явление, когда поверхностный материал подвергается холодной сварке под давлением, может привести к необратимому заклиниванию крепежа.

Практические рекомендации по окружающей среде

• Морское или химическое воздействие: укажите A4-80 (316) с содержанием молибдена 2–3 % для защиты от хлоридной коррозии. Anzhikou Hardware экспортирует эти марки в более чем 40 стран, включая прибрежные рынки, где испытания в солевом тумане согласно ASTM B117 превышают 1000 часов.
• Машины с высокой вибрацией: легированная сталь 12.9 с цинковым покрытием (Geomet или DACROMET) обеспечивает прочность на разрыв 1200 МПа и устойчивость к солевому туману в течение 480 часов, превосходя стандартное цинкование в три раза.
• Пищевое оборудование: A2-70 с пассивационной обработкой соответствует требованиям FDA, хотя рекомендуется смазывать резьбу вариантами с покрытием из ПТФЭ для предотвращения истирания во время циклов технического обслуживания.

Оборудование компании с ЧПУ позволяет производить миниатюрные винты с шестигранной головкой с внешним диаметром до 0,6 мм, что позволяет выбирать материал даже в ограниченных корпусах медицинских устройств или электроники, куда не подходят стандартные крепежные детали.

Геометрия привода с шестигранной головкой: предотвращение смещения кулачка и износа инструмента

Внутренний шестигранник винта с полукруглой головкой опирается на точные угловые допуски — обычно 120 ° между противоположными лысками для метрических размеров. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. использует обрабатывающие центры с ЧПУ, чтобы поддерживать глубину гнезда в 1,25–1,5 раза больше номинального диаметра резьбы, обеспечивая полное зацепление шестигранного ключа. Неглубокие головки, распространенные в недорогих импортных инструментах, приводят к выскакиванию инструмента под действием крутящего момента (эксцентрик), скругляя углы привода и делая крепеж непригодным для использования.

Ключевые проверки для обеспечения качества

Лаборатория качества Anzhikou Hardware, сертифицированная по стандарту ISO9001:2015, проводит 100% проверку критических размеров с использованием профильных проекторов и датчиков годности/негодности. Для винтов с шестигранной головкой на производительность привода непосредственно влияют следующие параметры:

• Ширина гнезда под лыской: допуск 0,02 мм / -0,00 мм для соответствия стандартным шестигранным ключам (например, шестигранный ключ 2,5 мм для винтов M3).
• Нижний радиус гнезда: не должен превышать 0,1 мм, чтобы предотвратить столкновение кончиков ключей; чрезмерный радиус уменьшает площадь контакта до 15%.
• Биение диаметра головки: контролируется в пределах 0,03 мм TIR (общее показание индикатора) для обеспечения равномерного распределения нагрузки, когда полукруглая головка прилегает к сопрягаемой поверхности.

Для крупносерийных сборочных линий используйте шестигранные ключи со сферической головкой, а не инструменты с прямым валом. Шаровой конец допускает вход под углом до 25°, сокращая время цикла в ограниченном пространстве, где вертикальный доступ к инструменту невозможен.

Стратегии предотвращения расшатывания пуговиц

Ослабление, вызванное вибрацией, остается основным видом отказа винтов с шестигранной головкой в промышленном оборудовании. Компания Suzhou Anzhikou Hardware Technology Co., Ltd. интегрирует средства защиты от расшатывания непосредственно в свои производственные линии, предлагая три различных подхода, основанных на требованиях к разборке и рабочей температуре.

Сравнение методов борьбы с расшатыванием

Метод двойной резьбы, доступный на резьбонакатном оборудовании Anzhikou Hardware, создает посадку с небольшим натягом вдоль боковой поверхности резьбы без добавления постороннего материала. Это сохраняет термостойкость застежки, обеспечивая при этом преобладающий крутящий момент, эквивалентный нейлоновой грануле. Для миниатюрных винтов размером ниже M2 этот метод часто является единственным действенным решением, предотвращающим расшатывание, из-за нехватки места для вставок или покрытий.

Нестандартные винты на заказ: от чертежа до производства

Обладая 20-летним производственным опытом и командой из 10 инженеров, компания Suzhou Anzhikou Hardware Technology Co., Ltd. специализируется на воплощении нетипичных требований в технологичные конструкции. Нестандартные винты с шестигранной головкой часто имеют измененную высоту головки, уменьшенный диаметр хвостовика или комбинированные типы привода (например, шестигранный торцевой ключ с резервным приводом Torx для приложений безопасности).

Критические соображения для индивидуальных заказов

• Уменьшение высоты головки ниже минимума ISO 7380 требует перепроектирования головки холодной высадки. Импортированные из Тайваня разъемы Anzhikou Hardware могут работать с головками высотой до 0,4 диаметра резьбы, хотя это уменьшает глубину гнезда и может потребовать меньшего размера привода.
• Винты с буртиком и хвостовиками без резьбы между головкой и резьбой требуют точного контроля соосности. Токарные станки с ЧПУ компании поддерживают биение 0,01 мм на диаметрах заплечиков, что критически важно для фиксации подшипников или поворотных устройств.
• Сертификация материалов для аэрокосмического или медицинского секторов поддерживается посредством протоколов заводских испытаний (MTR) и отслеживания партий, а годовая производственная мощность составляет 2000 квадратных метров, что позволяет осуществлять как прототипные, так и оптовые заказы.

При отправке индивидуальных запросов укажите материал и твердость сопрягаемого компонента. Для ввинчивания винта с шестигранной головкой в ​​литой алюминий (HB 60-80) требуется другая длина зацепления резьбы, чем для ввинчивания в закаленную сталь (HRC 40). Команда инженеров Anzhikou Hardware использует эти данные, чтобы рекомендовать оптимальную длину резьбы и диаметр шага, предотвращая истирание мягких материалов или срыв резьбы в твердых материалах.
